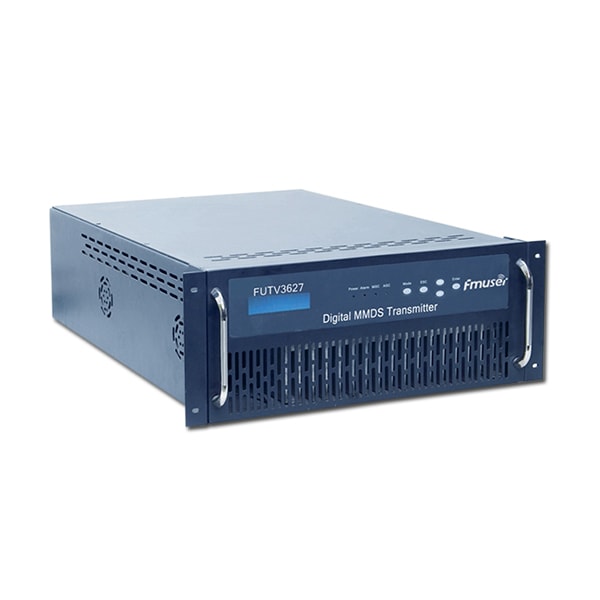

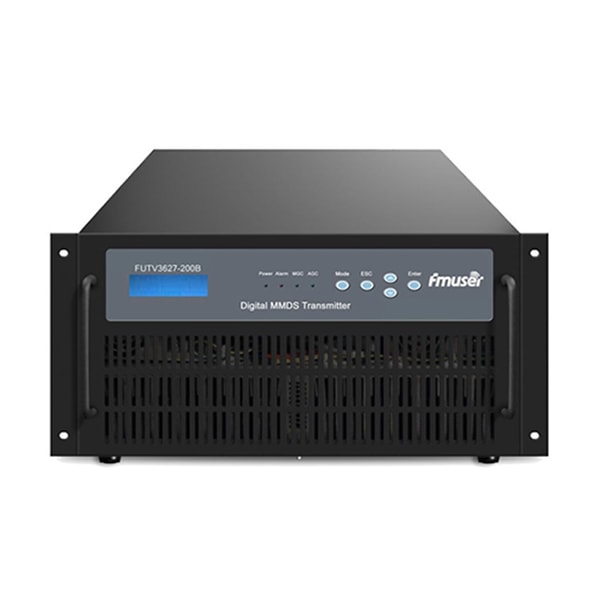

FMUSER FUTV3627 इंडोर (5W) MMDS 2.5G 2.7G ब्रॉडबैंड टीवी प्रसारण DVB-s DVB-t ट्रांसमीटर एम्पलीफायर

FMUSER FUTV3627 2.5G 2.7G ब्रॉडबैंड टीवी प्रसारण डिजिटल MMDS (मल्टी-चैनल माइक्रोवेव डिस्ट्रीब्यूशन सिस्टम) 5W DVB-s DVB-t इनडोर ट्रांसमीटर सिंगल-चैनल या मल्टी-चैनल ब्रॉडबैंड ट्रांसमिशन का समर्थन कर सकता है। सिंगल-चैनल ट्रांसमिशन के लिए आमतौर पर सिंगल-चैनल माइक्रोवेव को संयोजित करने के लिए माइक्रोवेव पावर कॉम्बिनर की आवश्यकता होती है, और फिर उन्हें वेवगाइड के माध्यम से एंटीना में भेज दिया जाता है। इस तरह, माइक्रोवेव पावर को बढ़ाया जा सकता है और लंबी दूरी तक पहुंचा जा सकता है। मल्टी-चैनल चैनल ब्रॉडबैंड ट्रांसमिशन फ़ंक्शन को पावर कॉम्बिनर की आवश्यकता नहीं होती है, लेकिन IF स्रोत को मिक्सर के माध्यम से ट्रांसमीटर से जोड़ता है। आवृत्ति रूपांतरण, फ़िल्टरिंग और प्रवर्धन के बाद, यह वेवगाइड के माध्यम से एंटीना को संकेत भेजता है। इस तरह, माइक्रोवेव की शक्ति कम होती है और संचरण दूरी कम होती है। MMDS ट्रांसमीटर 200MHz की अधिकतम बैंडविड्थ के साथ एक सिग्नल चैनल प्रदान कर सकता है। स्थानीय थरथरानवाला का निम्न चरण शोर FUTV3627 को एनालॉग और डिजिटल सिग्नल ट्रांसमिशन में उपयोग करने की अनुमति देता है। उन्नत सुपर लीनियर एम्पलीफिकेशन टेक्नोलॉजी का उपयोग गैर-रैखिक विरूपण और कुल बिजली खपत को कम करते हुए ट्रांसमिशन पावर को बढ़ा सकता है। इसी तरह, एजीसी फ़ंक्शन निरंतर बिजली उत्पादन बनाए रख सकता है, और संचारक वीएसडब्ल्यूआर सुरक्षा प्रदान कर सकता है। ये सभी सुविधाएं FUTV3627 को ब्रॉडकास्टिंग सिस्टम में व्यापक रूप से इस्तेमाल करती हैं।

फायदे

कम स्थानीय थरथरानवाला चरण शोर, एनालॉग और डिजिटल ट्रांसमिशन दोनों के लिए उपलब्ध है।

कम बिजली की खपत और सुपरलाइनियर डिज़ाइन, ट्रांसमिशन पावर में सुधार करने और नॉनलाइनियर विरूपण को कम करने के लिए।

ट्रांसमीटर को अच्छी स्थिरता और विश्वसनीयता की अनुमति देने के लिए निरंतर बिजली उत्पादन के साथ एजीसी फ़ंक्शन का समर्थन करें।

पूर्ण डिजिटल फ्रंट पैनल नियंत्रण, आसान संचालन।

आउटपुट पावर, डिजिटल एटेन्यूएटर स्टेटस, एजीसी/एमजीसी वर्किंग स्टेटस और वोल्टेज प्रदर्शित करने वाली एलसीडी विंडो।

स्थापित करने में आसान, सुरुचिपूर्ण उपस्थिति।

कोई सूचना नहीं।

तकनीकी ऐनक

कार्य आवृत्ति बैंड: 2500 मेगाहर्ट्ज ~ 2700 मेगाहर्ट्ज;

इन-बैंड फ्लैटनेस: ±0.75

इन-बैंड इंटरमॉड्यूलेशन: ≤-70dBc

अव्यवस्था दमन: -65dBc

हार्मोनिक दमन: -70dBc

स्थानीय थरथरानवाला चरण शोर: ≤-90at10KHz dBc/Hz

स्थानीय थरथरानवाला वाहक विचलन: ± 500 हर्ट्ज

अगर रेंज: 467 मेगाहर्ट्ज ~ 667 मेगाहर्ट्ज

इनपुट स्तर: ≥-15dBm

इंटरफ़ेस: एन-प्रकार

प्रतिबाधा: 50 ओम

आउटपुट पावर: 5W

मेगावाट उत्पादन प्रतिबाधा: 50 ओम

आउटपुट इंटरफ़ेस: एन-टाइप

कार्य तापमान: -20 ~ + 45C

अपेक्षाकृत आर्द्रता: ＜95%, 25C कोई संक्षेपण नहीं

कूलिंग मोड: कूलिंग फैन के अंदर

बिजली की आपूर्ति: एसी, 220V ± 10% / 50 हर्ट्ज

मशीन कक्ष की आवश्यकता: कम धूल, कोई हिला नहीं
